Montageanleitung für meinen Kamerawagen:



Diese Seite befindet sich noch im Aufbau!

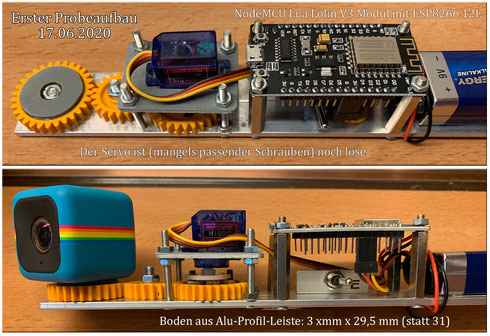

Erster Probeaufbau:

1. Benötigtes Material

2 Senkkopfschrauben M4 x 10 (für das 1. und 2. Zahnrad)

1 Mutter M4

2   Montatage

2.1 Grundplatte

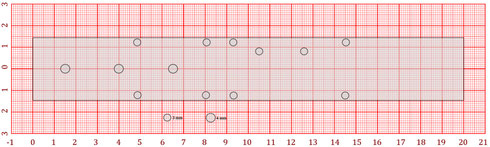

Grundplatte: 200 x 29,5 x 3

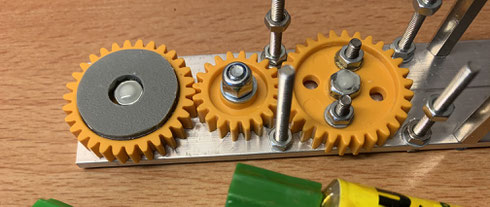

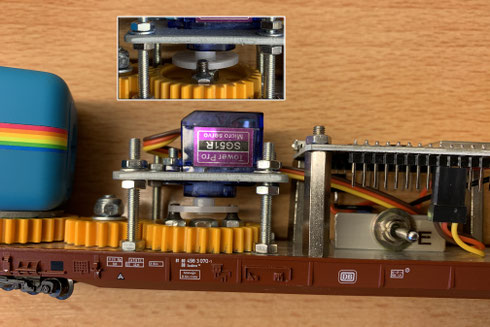

2.2 Montage der drei Zahnräder



Abstände der Bohrungen von der Außenkante:

     1.  Zahnrad 15 mm

                    2. Zahnrad 40 mm

                                   3. Zahnrad 65 mm


Senkkopfschrauben

2 Stück M2x10 (für den Servo)

8 Stück M3x10 (4 für Abstandsbolzen, 2 für Schalter, 2 für großes Zahnrad)

4 Stück M3x30 (für Kunstoffplatte)

2 Stück M4x10 (für die großen Zahnräder)

 1 Stück M4x15 (für das kleine Zahnrad)



Die Muttern von Zahnrad 1 und 3 mit Kleber so fixieren, dass die Räder noch ca. 0,33 mm "Spiel" haben

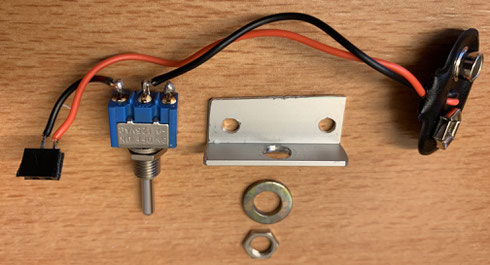

Schalter auf Aluwinkel (1 mm) montieren:
