"Kamerawagen zwei" mit Digital-Servo 81310

in Bearbeitung !

Decodereinstellungen und Umsetzung mit Win-Digipet:

Uhlenbrock Digital-Servo 81310



Win-Digipet "DigiServo(300)"



Zum Einsatz kommt der Digital-Servo von Uhlenbrock in Betriebsart 3



Geschwindigkeit 0

  • bedeutet 0° Ausschlag

Geschwindigkeit v in km/h

  • 10 bedeutet 10 Grad
  • 25 bedeutet 25 Grad
  • 60 bedeutet 60 Grad
  • 90 bedeutet 90 Grad
  • usw.

Fahrtrichtung vorwärts

  • bedeutet Rechtsausschläge

Fahrtrichtung rückwärts

  • bedeutet Linksausschläge

CV-Einstellungen:

Lokadresse =300 > 300:256= 1 Rest 44

CV17 = 193 (= 1 +192)

CV18 44

CV29 =36  B1 und B 5 => 2+32 Summe=36

CV257 = 67  3=Betr.-Art + 64=nur DCC

CV258 = 10  = Drehgeschwindigkeit

CV259 =  2   = Anfahrverzögerung




Win-Digipet-Einmesskurve

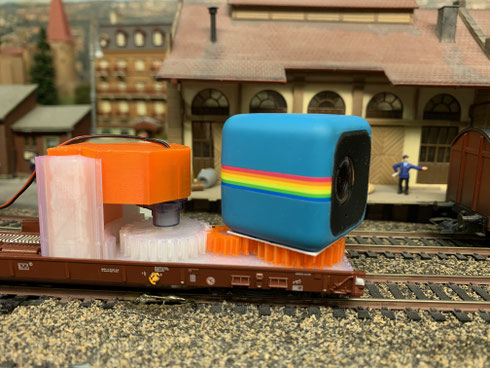

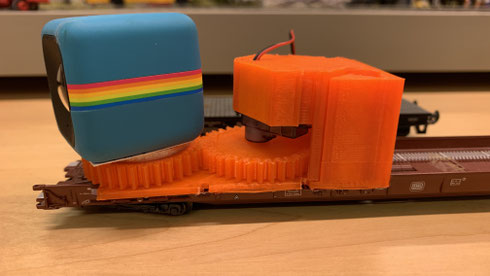

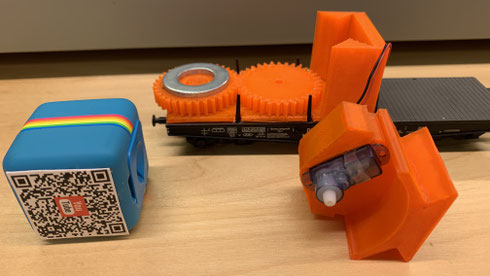

Gerhards Kamera-Schwenk-Wagen mit Digital-Servo 81310:

Das Bild zeigt einen Screenshot aus dem folgenden Video-Entwurf:

Das Video: UB-Digital-Servo gesteuert per WDP-Fahrzeuganzeiger

veranschaulicht die Steuerung des Servos mit Hilfe von Win-Digipet.
